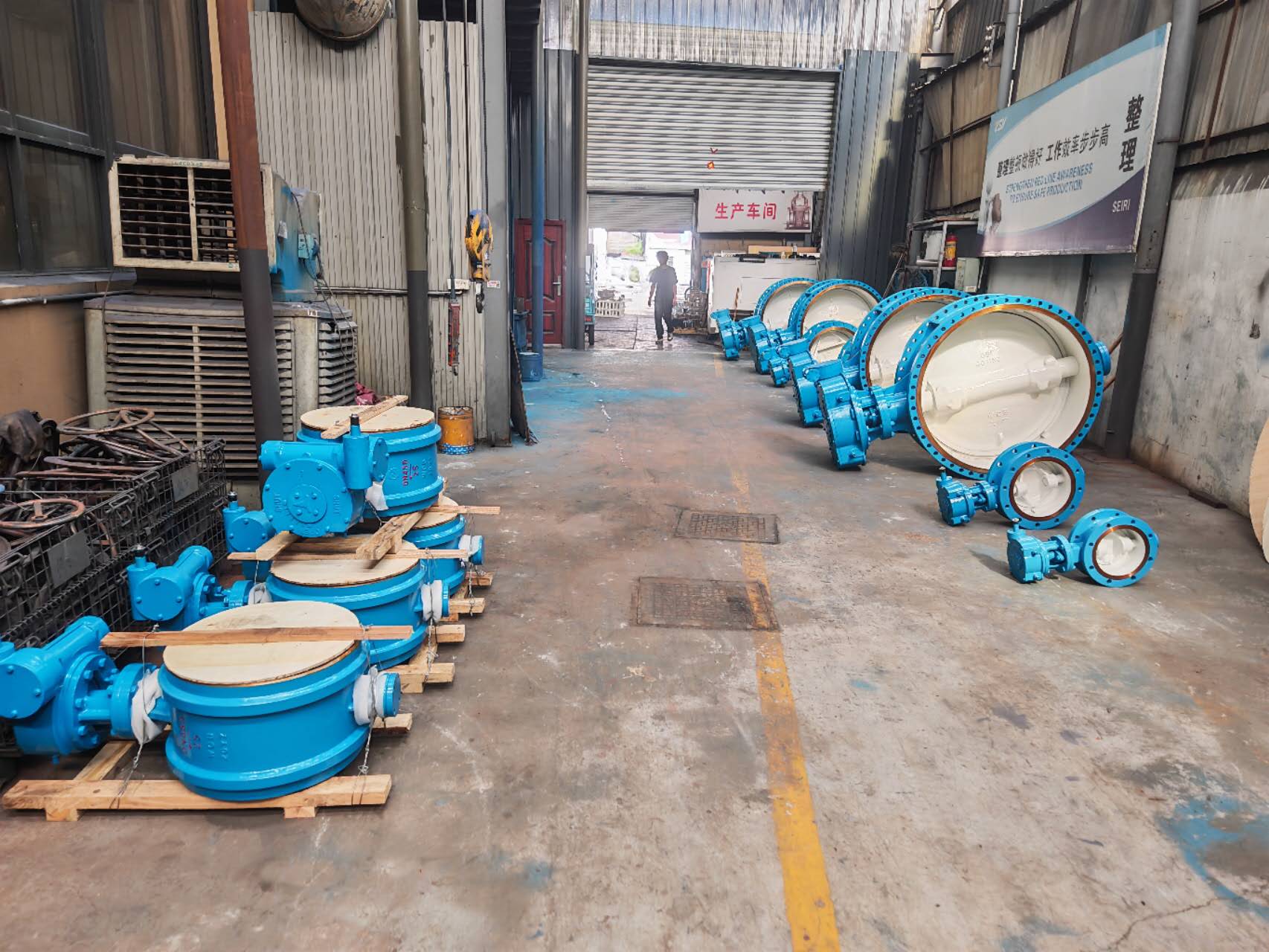

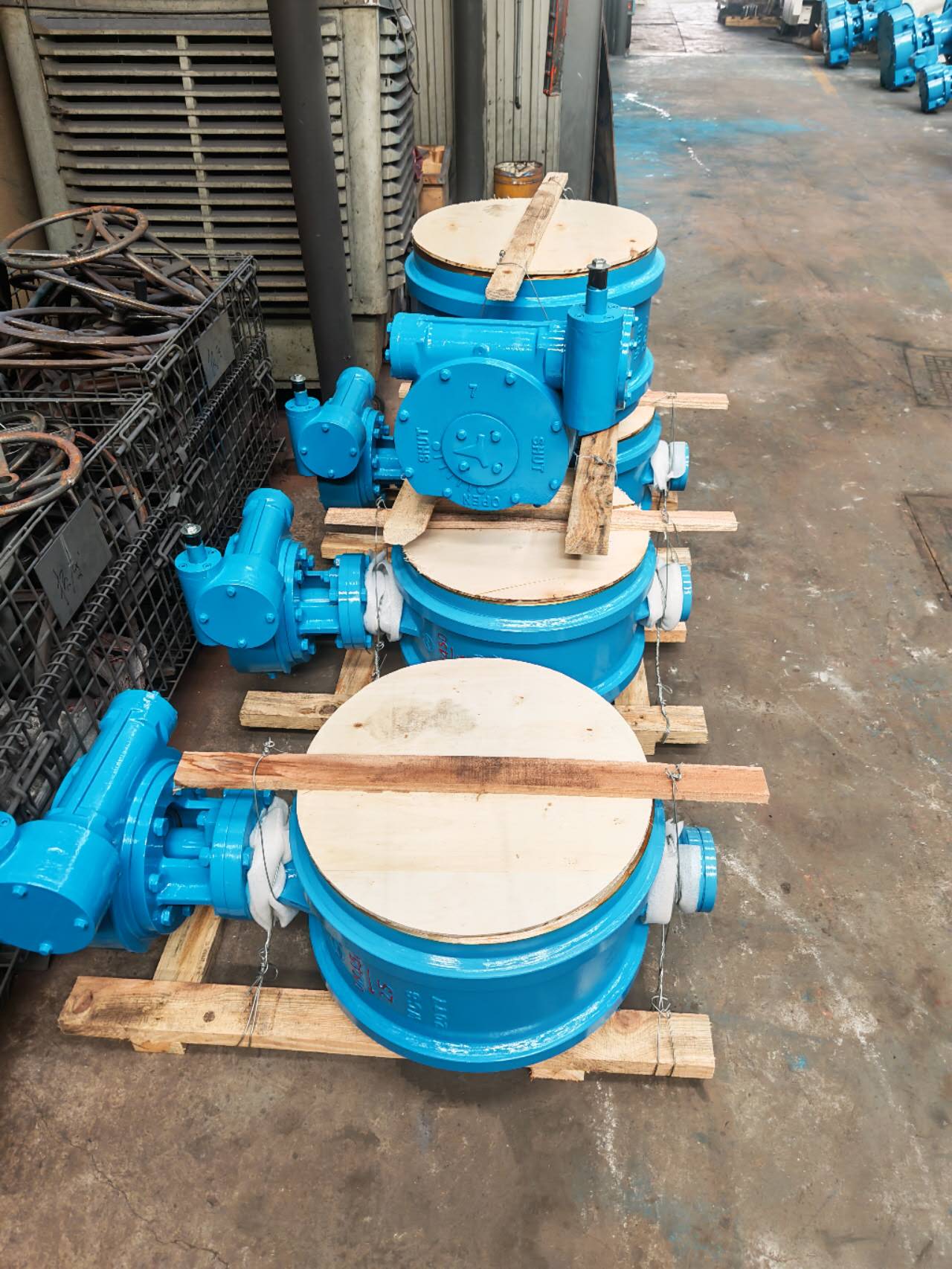

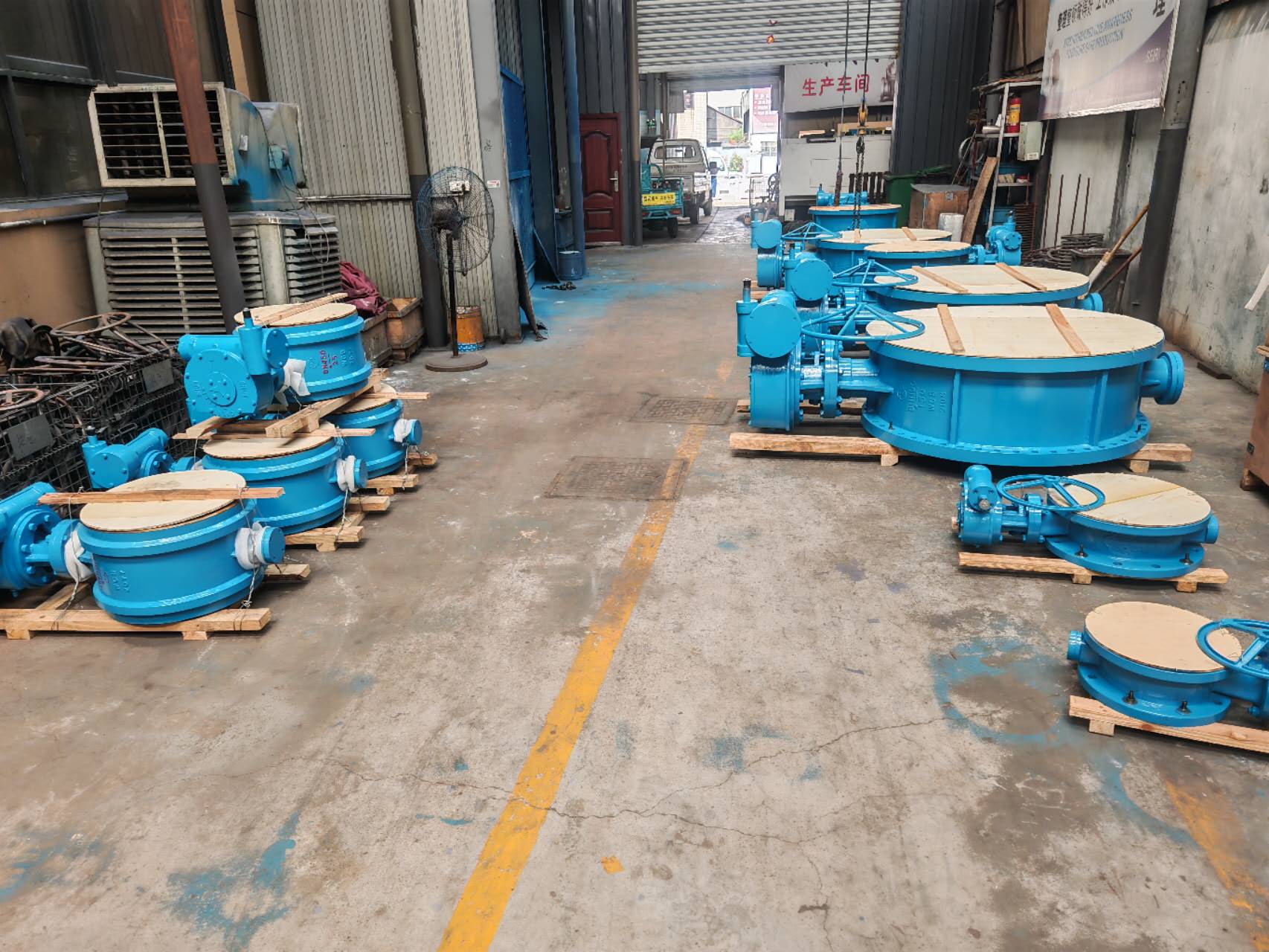

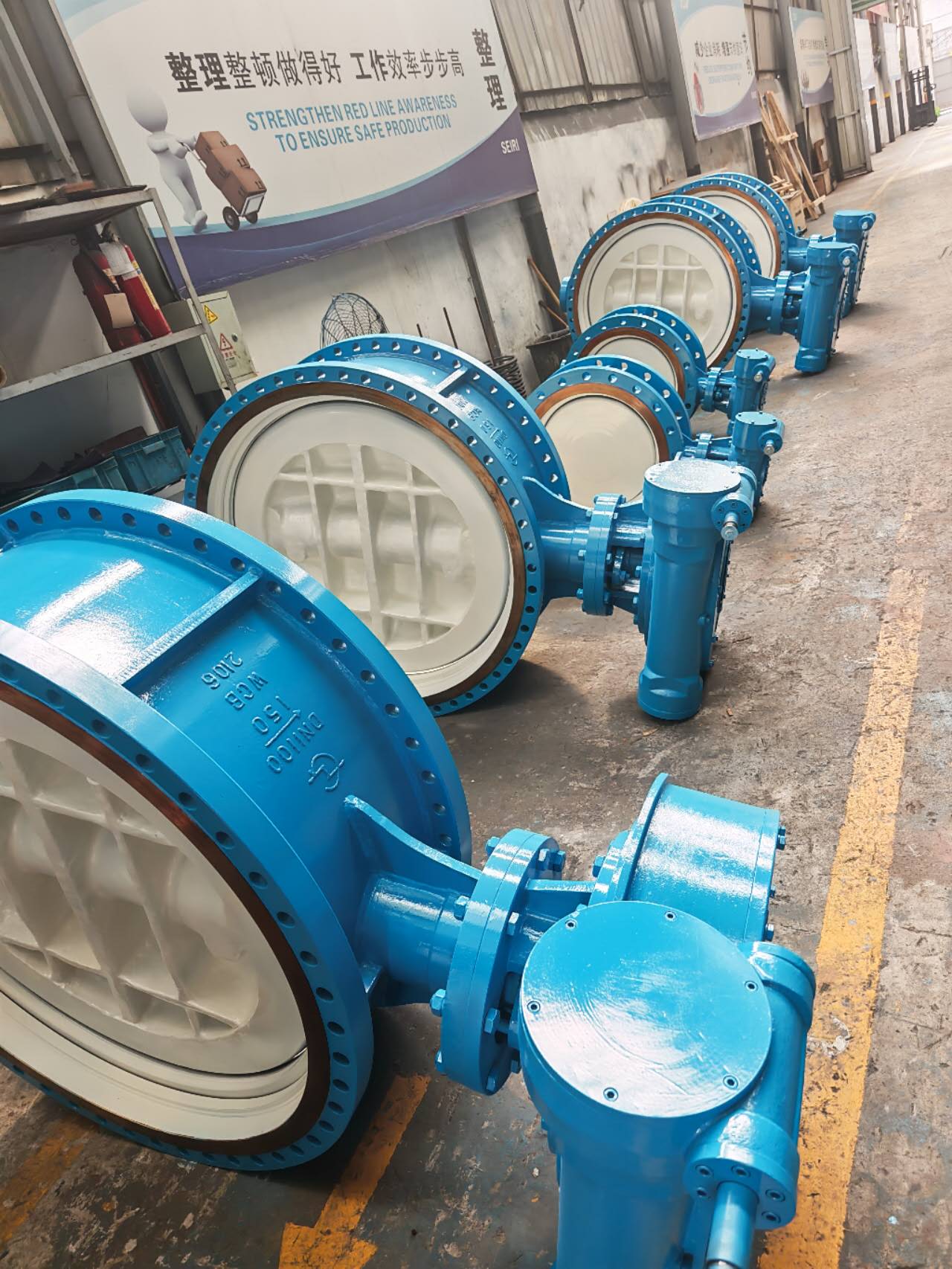

双球科技五偏心球面硬密封切断蝶阀FIC-0706
详细信息
| | 品牌：双球科技 | | 型号：FIC-0706 | | 加工定制：是 | |
| | 结构形式：垂直板式 | | 材质：碳钢 | | 连接形式：法兰 | |
| | 适用介质：水;蒸汽;油品;各种高腐蚀化学介质 | | 压力环境：常压 | | 工作温度：常温 | |
| | 驱动方式：气动 | | 流动方向：双向 | | 类型：直通式 | |
| | 公称通径：15-3000 mm | | 口径：15-3000mm | | 安装尺寸：15-3000mm | |
| | 标准：国标 | | 零部件及配件：定位器 | | 用途：调节 | |
| |
仪表数据表 (硬密封切断阀) |
项目名称 |
|
| 图 号 |
|
| 版 次 |
0 |
第 2 张 |
|
概
要 |
位号 |
FIC-0706 |
FIC-1106 |
FIC-3006 |
| 数量 |
1台 |
1台 |
1台 |
| 用途 |
精制加热炉F-0101烟道翻板 |
裂化加热炉F-0102烟道翻板 |
分馏加热炉F-0103烟道翻板 |
| 设备/管线号 |
|
|
|
| 管道规格 |
|
|
|
| 管道材质 |
碳钢 |
碳钢 |
碳钢 |
工
艺
参
数 |
工艺介质/介质状态 |
烟气（含硫化氢） |
烟气（含硫化氢） |
烟气（含硫化氢） |
| 操作温度°C |
425 |
425 |
425 |
| 工作压力Pa |
负93pa |
负80pa |
负110pa |
| 阀后压力kPa(G) |
|
|
|
| 阀关闭压差kPa |
|
|
|
| *大流量 m3/h |
|
|
|
|
| 正常流量 m3/h |
|
|
|
|
| *小流量 m3/h |
|
|
|
|
| 操作密度kg/m3 |
|
|
|
| 动力粘度mPa·s |
|
|
|
阀
门
规
格 |
阀门型号 |
|
|
|
| 阀门类型 |
五偏心球面硬密封切断蝶阀 |
五偏心球面硬密封切断蝶阀 |
五偏心球面硬密封切断蝶阀 |
| 连接形式 |
法兰 |
法兰 |
法兰 |
| 阀体材质 |
|
|
|
| 阀芯材质 |
|
|
|
| 阀杆材质 |
|
|
|
| 阀座材质 |
|
|
|
| 密封形式 |
硬密封 |
硬密封 |
硬密封 |
| 填料 |
石墨 |
石墨 |
石墨 |
| 泄露等级 |
零泄漏 |
零泄漏 |
零泄漏 |
| 流量特性 |
快开 |
快开 |
快开 |
| 公称通径 |
附图纸 |
附图纸 |
附图纸 |
| 法兰标准及等级 |
|
|
|
| 配对法兰 |
带 |
带 |
带 |
| 螺栓螺母及垫片 |
带双头高强螺栓，金属缠绕垫片 |
带双头高强螺栓，金属缠绕垫片 |
带双头高强螺栓，金属缠绕垫片 |
| 噪音等级 |
≤75db(A) |
≤75db(A) |
≤75db(A) |
| 执行机构 |
类型 |
单作用气缸 |
单作用气缸 |
单作用气缸 |
| 作用形式 |
反作用（气开） |
反作用（气开） |
反作用（气开） |
| 用途 |
调节功能 |
调节功能 |
调节功能 |
| 基本误差 |
≤2%FS |
≤2%FS |
≤2%FS |
| 相对行程 |
90° |
90° |
90° |
| 手轮 |
带 |
带 |
带 |
| 供气压力 |
0.4~07MPa压缩空气 |
0.4~07MPa压缩空气 |
0.4~07MPa压缩空气 |
| 气源接头 |
Φ8mm卡套接头 |
Φ8mm卡套接头 |
Φ8mm卡套接头 |
| 气源故障位置 |
开 |
开 |
开 |
| 定位器 |
电源信号 |
4～20mA+HART |
4～20mA+HART |
4～20mA+HART |
| 电气接口 |
M20X1.5（内）/1/2NPT |
M20X1.5（内）/1/2NPT |
M20X1.5（内）/1/2NPT |
| 防爆/防护等级 |
Ex d ⅡCT4 Gb/IP65 |
Ex d ⅡCT4 Gb/IP65 |
Ex d ⅡCT4 Gb/IP65 |
| 反馈信号 |
4～20mA |
4～20mA |
4～20mA |
| |
|
|
|
| |
|
|
|
| 附件 |
过滤减压阀 |
带，不锈钢压力表 |
带，不锈钢压力表 |
带，不锈钢压力表 |
| 就地阀位刻度指示 |
带 |
带 |
带 |
| 就地手动复位按钮 |
带 |
带 |
带 |
其
它 |
设计制造/检验标准 |
带气源球阀，304，G1/2"-∅8 |
带气源球阀，304，G1/2"-∅8 |
带气源球阀，304，G1/2"-∅8 |
| 出厂编号/制造商 |
|
|
|
备
注 |
定位器采用西门子或者韩国永泰，带手动操作,316材质，电气接口1/2NPT,贴面安装，带手动操作；执行器要做防腐处理。阀门全行程小于7秒；法兰需要来现场实际勘查测绘为准，螺栓孔径大小和数量跟现场保持一致。佩戴不锈钢防爆金属挠性管DN20的1米长。厂家根据介质性质和温度选型阀门材质，满足现场工况使用要求。备注每台阀门重量，提供每台外形阀门尺寸图纸，要求耐高温、耐腐蚀、零泄漏。 |
| |
